ZS7000-0004 | Kupplung, feldkonfektionierbar, geschirmt
ZS7000-0004 | Kupplung, feldkonfektionierbar, geschirmt
One Cable Automation (OCA): der Hybridsteckverbinder für alle Anwendungsfälle
One Cable Automation (OCA): die Verkabelungsphilosophie für die dezentrale Automatisierungstechnik
One Cable Automation (OCA): die Einkabellösung zur Versorgung dezentraler Automatisierungstechnik
Hybridsteckverbinderserie: Verkabelungsmöglichkeiten und Anwendungsbeispiele
Produktinformationen
| Technische Daten | ZS7000-0004 |
|---|---|
| Schirmung | ja |
| Baugröße | M8 |
| Steckerart | Kupplung |
| Kontaktart | Buchse |
| Polzahl (Steckgesicht) | 4‑polig |
| Kodierung | EtherCAT P-kodiert |
| Strombelastbarkeit | 3 A bei 40 °C (gemäß IEC 61076-2-104) |
| Bemessungsspannung | 24 V DC (gemäß IEC 61076-2-104) |
| Anzugsdrehmoment, Mutter | 0,4...0,5 Nm |
| Anzahl Steckzyklen | ≥ 100 |
| Anschlussart Adern | Schraubanschluss |
| Max. Anschlussquerschnittsfläche Ader | AWG20 (0,5 mm²) |
| Max. Anschlussdurchmesser, Kabel | 4,9…6,5 mm |
| Material | Metall |
Weitere technische Angaben finden Sie im Datenblatt.

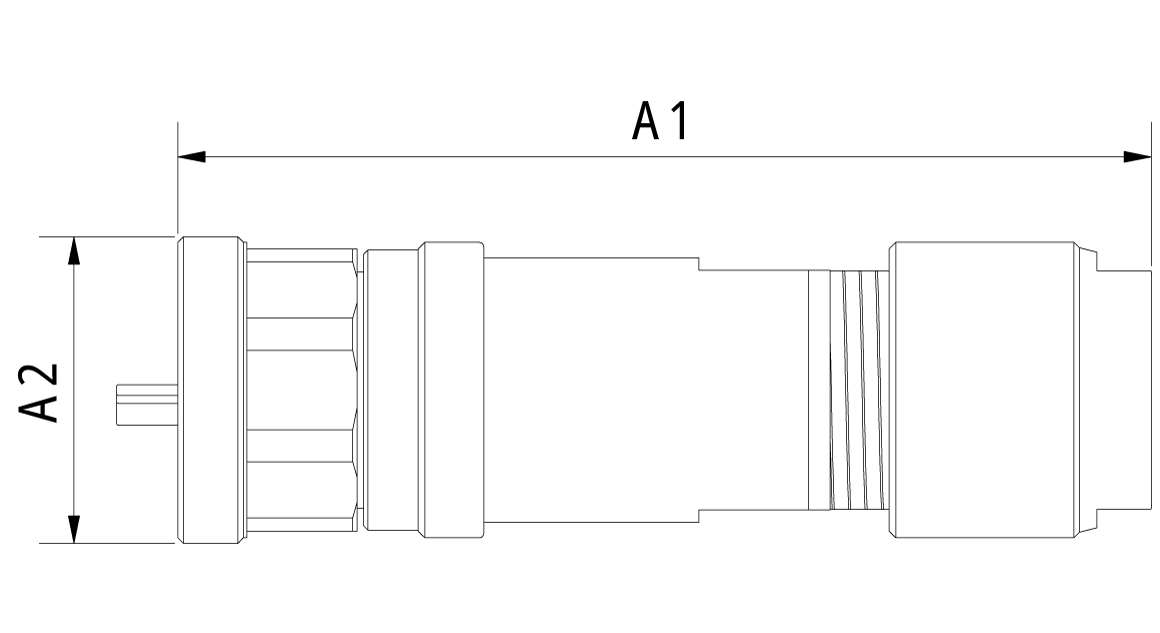

| A1 | ~44,0 mm |
| A2 | 14,0 mm |
| Bestellangaben | |
|---|---|
| ZS7000-0004 | Kupplung, feldkonfektionierbar, EtherCAT P, IP65/67, Schraubtechnik, gerade, Buchse, 4-polig, P-kodiert, Ø 4,9…6,5 mm, geschirmt |
