ZK1093-3191-2xxx | EtherCAT-Leitung, PUR, AWG26, feste Verlegung, komfortable Installation bei kurzen Distanzen
ZK1093-3191-2xxx | EtherCAT-Leitung, PUR, AWG26, feste Verlegung, komfortable Installation bei kurzen Distanzen
M8, Stecker, gerade, Stift, 4-polig, A-kodiert – RJ45, Stecker, gerade, Stift, 8-polig
Produktstatus:
Serienlieferung
Produktinformationen
| Technische Daten | Kopf A |
|---|---|
| Schirmung | ja |
| Baugröße | M8 |
| Steckerart | Stecker |
| Kontaktart | Stift |
| Polzahl (Steckgesicht) | 4‑polig |
| Kodierung | A‑kodiert |
| Strombelastbarkeit | 4 A bei 40 °C (gemäß IEC 61076-2-104) |
| Bemessungsspannung | 50 V AC / 60 V DC (gemäß IEC 61076-2-104) |
| Anzugsdrehmoment, Mutter | 0,4 Nm |
| Anzahl Steckzyklen | ≥ 100 |
| Technische Daten | Kopf B |
|---|---|
| Schirmung | ja |
| Baugröße | RJ45 |
| Steckerart | Stecker |
| Kontaktart | Stift |
| Polzahl (Steckgesicht) | 8-polig |
| Strombelastbarkeit | 1 A bei 40 °C |
| Bemessungsspannung | 125 V |
| Anzahl Steckzyklen | ≥ 750 |
| Technische Daten | Meterware |
|---|---|
| Aderquerschnittsfläche (Ethernet) | 1 x 4 x 0,14 mm² (AWG26) |
| Anwendung | feste Verlegung |
| Material Außenmantel | PUR (Polyurethan) |
| Kabelaußendurchmesser | 3,65 mm ± 0,15 mm (0,1496" ± 0,0059") |
| Min. Biegeradius, bewegt | 15 x Kabelaußendurchmesser |
| Min. Biegeradius, nicht bewegt | 8 x Kabelaußendurchmesser, 2,5 x Kabelaußendurchmesser (festverlegt bei Einmalbiegung) |
| Farbe Außenmantel | gelb |
Weitere technische Angaben finden Sie im Datenblatt.

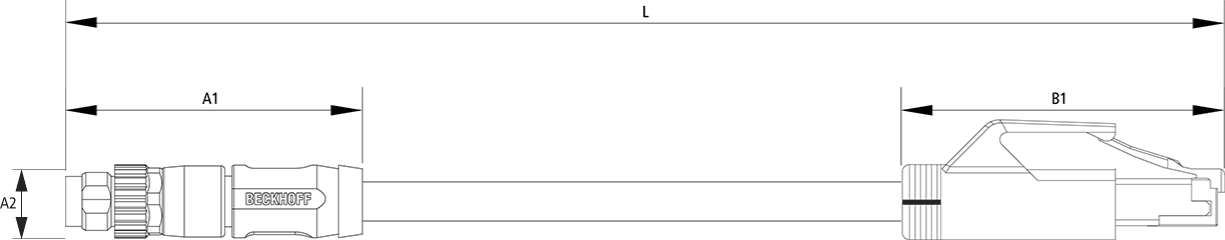

| A1 | 41,00 mm |
| A2 | Ø 10,1 mm |
| B1 | 44,0 mm |
| Bestellangaben | Länge |
|---|---|
| ZK1093-3191-2002 | 0,20 m |
| ZK1093-3191-2003 | 0,30 m |
| ZK1093-3191-2030 | 3,00 m |
Weitere Längen auf Anfrage
