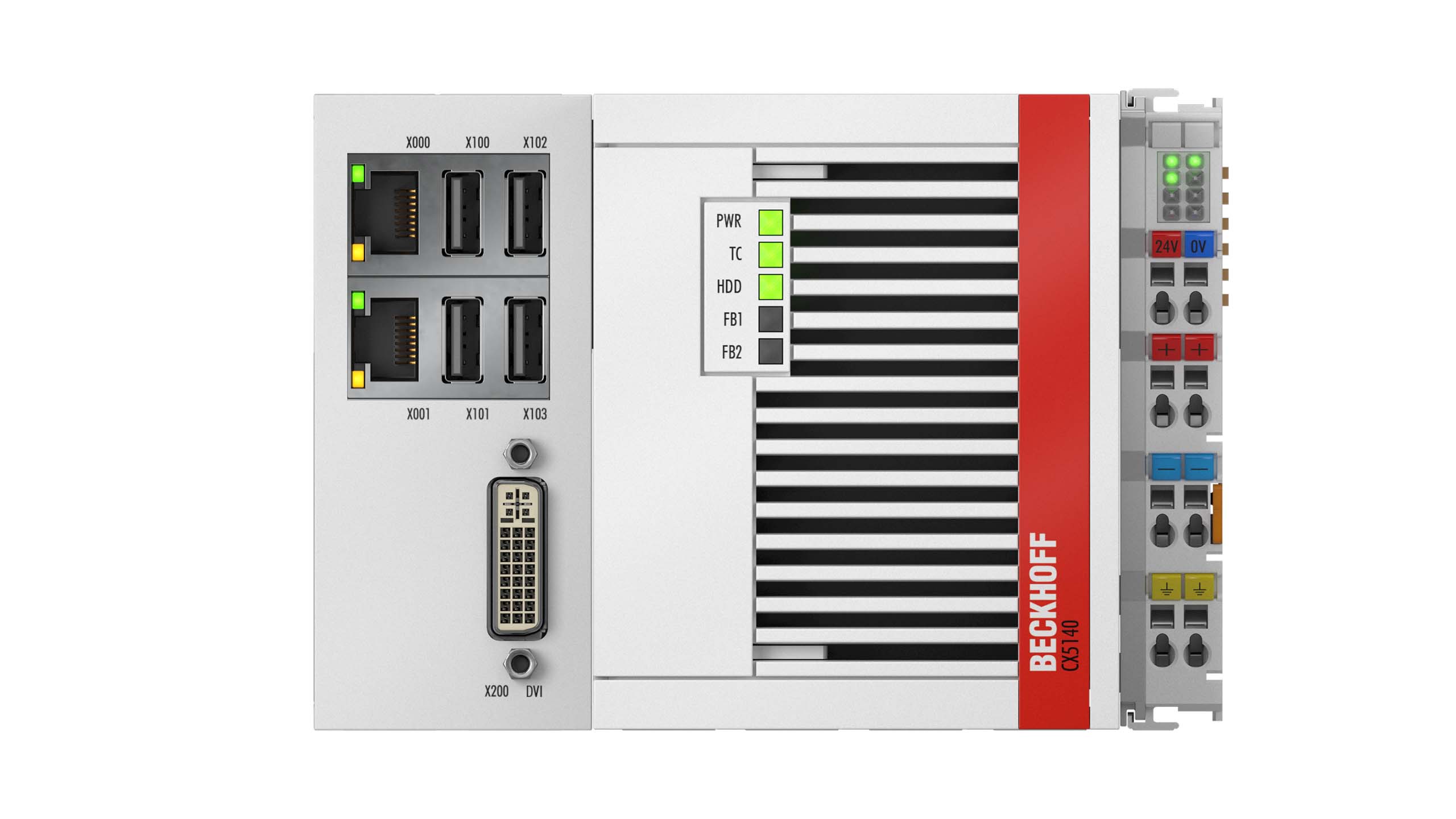

CX5140 | Embedded-PC mit Intel Atom® E3845
(behind the flap)
(behind the flap)
(e.g. RS232, PROFIBUS,
CANopen)
CX5140 | Ohne Optionsschnittstelle
CX5140-B110 | EtherCAT-Slave-Schnittstelle
CX5140-M112 | 2 x EtherCAT-Master-Schnittstelle
CX5140-M310 | PROFIBUS-Master-Schnittstelle
CX5140-M510 | CANopen-Master-Schnittstelle
CX5140-M930 | PROFINET-RT-Controller-Schnittstelle
CX5140-N020 | Audio-Schnittstelle
CX5140-N030 | RS232-Schnittstelle
CX5140-N031 | RS485-Schnittstelle
CX5140 | Embedded-PC mit Intel Atom® E3845
CX5140 | Ohne Optionsschnittstelle
CX5140-B110 | EtherCAT-Slave-Schnittstelle
CX5140-M112 | 2 x EtherCAT-Master-Schnittstelle
CX5140-M310 | PROFIBUS-Master-Schnittstelle
CX5140-M510 | CANopen-Master-Schnittstelle
CX5140-M930 | PROFINET-RT-Controller-Schnittstelle
CX5140-N020 | Audio-Schnittstelle
CX5140-N030 | RS232-Schnittstelle
CX5140-N031 | RS485-Schnittstelle
Automatisierungstechnik rockt auf Tour mit der Fire Snake von Image Engineering (Deutsche Untertitel verfügbar)
Kundenstimme: NOV Completion & Production Solutions, James Belcher (deutsche Untertitel verfügbar)
Nissei Plastic Industrial: Präzise Regelung und hohe Performance durch PC-basierte Steuerungstechnik
Embedded-PCs der CX5000-Produktfamilie
Embedded-PC CX5100
Der CX5140 verfügt über einen Intel Atom® Quadcore-Prozessor mit 1,91 GHz. Damit ist echte Mehrkern-Technologie im Segment der kompakten Embedded-PCs möglich. Die Hardware-Schnittstellen sind bei dieser Serie an der bestehenden Baureihe CX5000 orientiert und identisch ausgeführt. Es stehen zwei unabhängige, Gigabit-fähige Ethernet-Schnittstellen sowie vier USB-2.0- und eine DVI-I-Schnittstelle zur Verfügung. Die ab Werk bestückbare Optionsschnittstelle sowie die I/O-Ebene, die wahlweise entweder aus E-Bus- oder K-Bus-Klemmen bestehen kann, schaffen eine Vielzahl weiterer Anschlussmöglichkeiten oder Gateway-Funktionen.
Der CX5140 zeichnet sich durch niedrigen Leistungsverbrauch und Lüfterlosigkeit aus.
Abhängig von der installierten TwinCAT-Laufzeitumgebung, kann der CX5140 zur Realisierung von SPS- oder SPS/Motion-Control-Projekten sowohl mit oder ohne Visualisierung verwendet werden. Auch die Ausführung von Motion-Control-Anwendungen mit interpolierenden Achsbewegungen ist möglich.
Analog zur Serie CX5000 ist die Serie CX5100 kompakt aufgebaut; eine modulare Bauweise mit Erweiterungsmodulen wie beim CX2000 ist nicht vorgesehen.
Produktstatus:
Serienlieferung
Produktinformationen
| Technische Daten | CX5140 |
|---|---|
| Prozessor | Intel Atom® E3845, 1,91 GHz |
| Anzahl Kerne | 4 |
| Flash-Speicher | Einschub für CFast-Karte und MicroSD-Karte, Karten nicht enthalten |
| Arbeitsspeicher | 4 GB DDR3-RAM (nicht erweiterbar) |
| 1-Sekunden-USV | integriert (1 MB auf CFast-Karte) |
| Schnittstellen | 2 x RJ45 10/100/1000 MBit/s, 1 x DVI-I, 4 x USB 2.0, 1 x Optionsschnittstelle |
| Kühlung | passiv |
| Diagnose-LED | 1 x Power, 1 x TC-Status, 1 x Flash-Zugriff, 2 x Bus-Status |
| Uhr | interne, batteriegepufferte Uhr für Zeit und Datum (Batterie wechselbar) |
| Betriebssystem | Windows Embedded Compact 7, Windows Embedded Standard 7, Windows 10 IoT Enterprise 2016 LTSB, Windows 10 IoT Enterprise 2019 LTSC, Windows 10 IoT Enterprise 2021 LTSC, TwinCAT/BSD |
| Steuerungssoftware | TwinCAT-2-Runtime TwinCAT-3-Runtime (XAR) |
| I/O-Anschluss | E-Bus oder K-Bus, automatische Erkennung |
| Spannungsversorgung | 24 V DC (-15 %/+20 %) |
| UPS-OCT-fähig | nein |
| Stromversorgung E-Bus/K-Bus | 2 A |
| Max. Leistungsaufnahme | 16 W |
| Max. Leistungsaufnahme (mit USV laden) | 23 W |
| Max. Leistungsaufnahme E-Bus/K-Bus | 10 W (5 V/max. 2 A) |
| Gewicht | ca. 1095 g |
| Abmessungen (B x H x T) | 142 mm x 100 mm x 92 mm |
| Relative Feuchte | 95 % ohne Betauung |
| Betriebstemperatur | -25…+60 °C |
| Lagertemperatur | -40…+85 °C |
| Schwingungs-/Schockfestigkeit | gemäß EN 60068-2-6/EN 60068-2-27 |
| EMV-Festigkeit/-Aussendung | gemäß EN 61000-6-2/EN 61000-6-4 |
| Schutzart | IP20 |
| Zulassungen/Kennzeichnungen | CE, UL, DNV, mit Bestelloption CX2900-0107: ATEX, IECEx, cFMus |
| Ex-Kennzeichnung | ATEX: II 3 G Ex nA IIC T4 Gc II 3 D Ex tc IIIC T135 °C Dc IECEx: Ex nA IIC T4 Gc Ex tc IIIC T135 °C Dc cFMus: Class I, Division 2, Groups A, B, C, D Class I, Zone 2, AEx ec IIC T4 Gc |
| TwinCAT-3-Plattform-Level | Performance Plus (50); eine Übersicht der einzelnen TwinCAT-3-Plattform-Level finden Sie hier |
| Bestellangaben | |
|---|---|
| CX5140-0100 | CPU-Modul, kein Betriebssystem, kein TwinCAT |
| CX5140-0110 | CPU-Modul, Microsoft Windows Embedded Compact 7, kein TwinCAT |
| CX5140-0111 | CPU-Modul, Microsoft Windows Embedded Compact 7, TwinCAT-2-PLC-Runtime |
| CX5140-0112 | CPU-Modul, Microsoft Windows Embedded Compact 7, TwinCAT-2-NC-PTP-Runtime |
| CX5140-0113 | CPU-Modul, Microsoft Windows Embedded Compact 7, TwinCAT-2-NC-I-Runtime |
| CX5140-0115 | CPU-Modul, Microsoft Windows Embedded Compact 7, TwinCAT-3-Runtime (XAR), keine Lizenzen enthalten |
| CX5140-0120 | CPU-Modul, Microsoft Windows Embedded Standard 7 P, 32 Bit, kein TwinCAT |
| CX5140-0121 | CPU-Modul, Microsoft Windows Embedded Standard 7 P, 32 Bit, TwinCAT-2-PLC-Runtime |
| CX5140-0122 | CPU-Modul, Microsoft Windows Embedded Standard 7 P, 32 Bit, TwinCAT-2-NC-PTP-Runtime |
| CX5140-0123 | CPU-Modul, Microsoft Windows Embedded Standard 7 P, 32 Bit, TwinCAT-2-NC-I-Runtime |
| CX5140-0125 | CPU-Modul, Microsoft Windows Embedded Standard 7 P, 32 Bit, TwinCAT-3-Runtime (XAR), keine Lizenzen enthalten |
| CX5140-0130 | CPU-Modul, Microsoft Windows Embedded Standard 7 P, 64 Bit, kein TwinCAT |
| CX5140-0135 | CPU-Modul, Microsoft Windows Embedded Standard 7 P, 64 Bit, TwinCAT-3-Runtime (XAR), keine Lizenzen enthalten |
| CX5140-0140 | CPU-Modul, Microsoft Windows 10 IoT Enterprise 2016 LTSB, 32 Bit, kein TwinCAT |
| CX5140-0141 | CPU-Modul, Microsoft Windows 10 IoT Enterprise 2016 LTSB, 32 Bit, TwinCAT-2-PLC-Runtime |
| CX5140-0142 | CPU-Modul, Microsoft Windows 10 IoT Enterprise 2016 LTSB, 32 Bit, TwinCAT-2-NC-PTP-Runtime |
| CX5140-0143 | CPU-Modul, Microsoft Windows 10 IoT Enterprise 2016 LTSB, 32 Bit, TwinCAT-2-NC-I-Runtime |
| CX5140-0150 | CPU-Modul, Microsoft Windows 10 IoT Enterprise 2016 LTSB, 64 Bit, kein TwinCAT |
| CX5140-0155 | CPU-Modul, Microsoft Windows 10 IoT Enterprise 2016 LTSB, 64 Bit, TwinCAT-3-Runtime (XAR), keine Lizenzen enthalten |
| CX5140-0160 | CPU-Modul, Microsoft Windows 10 IoT Enterprise 2019 LTSC, 32 Bit, kein TwinCAT |
| CX5140-0161 | CPU-Modul, Microsoft Windows 10 IoT Enterprise 2019 LTSC, 32 Bit, TwinCAT-2-PLC-Runtime |
| CX5140-0162 | CPU-Modul, Microsoft Windows 10 IoT Enterprise 2019 LTSC, 32 Bit, TwinCAT-2-NC-PTP-Runtime |
| CX5140-0163 | CPU-Modul, Microsoft Windows 10 IoT Enterprise 2019 LTSC, 32 Bit, TwinCAT-2-NC-I-Runtime |
| CX5140-0170 | CPU-Modul, Microsoft Windows 10 IoT Enterprise 2019 LTSC, 64 Bit, kein TwinCAT |
| CX5140-0175 | CPU-Modul, Microsoft Windows 10 IoT Enterprise 2019 LTSC, 64 Bit, TwinCAT-3-Runtime (XAR), keine Lizenzen enthalten |
| CX5140-0185 | CPU-Modul, TwinCAT/BSD, TwinCAT-3-Runtime (XAR), keine Lizenzen enthalten |
| CX5140-0190 | CPU-Modul, Microsoft Windows 10 IoT Enterprise 2021 LTSC, 64 Bit, kein TwinCAT |
| CX5140-0195 | CPU-Modul, Microsoft Windows 10 IoT Enterprise 2021 LTSC, 64 Bit, TwinCAT-3-Runtime (XAR), keine Lizenzen enthalten |
CX51x0-016x: bei Windows 10 IoT Enterprise 2019 LTSC 32 Bit sind nur 4 GB RAM nutzbar.
Der Supportzeitraum für die Betriebssysteme Microsoft Windows Embedded Compact 7 und Microsoft Windows Embedded Standard 7 ist bereits abgelaufen. Eine Aktualisierung von Security-Updates kann daher nicht mehr bereitgestellt werden. TwinCAT wird nur bis einschließlich Build 4024 unterstützt.
Windows Embedded Compact 7 unterstützt nur einen CPU-Kern.
Windows Embedded Compact 7 und TwinCAT/BSD erfordern mind. eine 20-GB-CFast-Flash-Karte.
Windows Embedded Standard 7 und Windows 10 IoT Enterprise erfordern mind. eine 40-GB-CFast-Flash-Karte.
TwinCAT-3-Runtime (XAR) ist vorinstalliert, ohne Lizenzen. Die separat zu bestellenden TwinCAT-3-Lizenzen entnehmen Sie bitte der TwinCAT-3-Preisliste.
| Optionen | |
|---|---|
| CX2900-0107 | Gerätemodifikation für Embedded-PCs CX5120, CX5130, CX5140 und CX9020 gemäß den Anforderungen für die ATEX-, IECEx- und FM-Zertifizierung. Diese Gerätemodifikation ist zwingend notwendig, um die Geräte in explosionsgefährdeten Bereichen der Zone 2/22 bzw. Class I, Div. 2 einzusetzen.
Beinhaltet die Modifikation und Relokation des Geräteaufklebers sowie einen ab Werk montierten Haltebügel zur mechanischen Sicherung der Steckverbinder. Dokumentation zum Einsatz in explosionsgefährdeten Bereichen beachten. |
| Optionsschnittstellen | |
|---|---|
| CX5140-N010 | DVI-D-Schnittstelle, zusätzlicher DVI-D-Port für Clone und Extended Display Mode.
Wird nicht von Windows Embedded Compact 7 und TwinCAT/BSD unterstützt. |
| CX5140-N011 | DisplayPort-Schnittstelle, zusätzlicher DisplayPort für Clone und Extended Display Mode.
Wird nicht von Windows Embedded Compact 7 und TwinCAT/BSD unterstützt. |
| CX5140-N020 | Audio-Schnittstelle, 3 x 3,5-mm-Klinkenstecker, Line-In, Mic-In, Line-Out oder 5.1 Surround. Wird nicht von Windows Embedded Compact 7 unterstützt. |
| CX5140-N030 | RS232-Schnittstelle, D-Sub-Stecker, 9-polig (RXD, TXD, RTS, CTS) |
| CX5140-N031 | RS485-Schnittstelle, D-Sub-Buchse, 9-polig, Konfiguration als Endpunkt, ohne Echo, Terminierung on |
| CX5140-N031-0001 | RS485-Schnittstelle, D-Sub-Buchse, 9-polig, Konfiguration als Endpunkt, mit Echo, Terminierung on |
| CX5140-N031-0002 | RS485-Schnittstelle, D-Sub-Buchse, 9-polig, Konfiguration als Drop-Point, ohne Echo, Terminierung off |
| CX5140-N031-0003 | RS485-Schnittstelle, D-Sub-Buchse, 9-polig, Konfiguration als Drop-Point, mit Echo, Terminierung off |
| CX5140-N031-0004 | RS422-Schnittstelle, D-Sub-Buchse, 9-polig, Konfiguration als Vollduplex-Endpunkt, Terminierung on |
| CX5140-M112 | 2 x EtherCAT-Master-Schnittstelle |
| CX5140-B110 | EtherCAT-Slave-Schnittstelle, EtherCAT IN und OUT (2 x RJ45) |
| CX5140-M310 | PROFIBUS-Master-Schnittstelle, D-Sub-Buchse, 9-polig |
| CX5140-B310 | PROFIBUS-Slave-Schnittstelle, D-Sub-Buchse, 9-polig |
| CX5140-M510 | CANopen-Master-Schnittstelle, D-Sub-Stecker, 9-polig |
| CX5140-B510 | CANopen-Slave-Schnittstelle, D-Sub-Stecker, 9-polig |
| CX5140-M930 | PROFINET-RT-Controller-Schnittstelle, Ethernet (2 x RJ45-Switch) |
| CX5140-B930 | PROFINET-RT-Device-Schnittstelle, Ethernet (2 x RJ45-Switch) |
| Zubehör | |
|---|---|
| CX1900-0101 | DVI-zu-VGA passiver Adapter für den Anschluss von Standard-VGA-Monitoren ans CX-System (führt die VGA-Signale der DVI-I-Schnittstelle aus). |
| CX2900-0108 | Logostreifen für CX5xxx, durchsichtig für individuelle Beschriftung, Packungsinhalt 20 Stück |
| CX1900-0122 | 512-MB-MicroSD-Karte |
| CX1900-0124 | 1-GB-MicroSD-Karte |
| CX1900-0132 | 16-GB-MicroSD-Karte |
| CX2900-0026 | 20-GB-CFast-Karte, 3D-Flash, erweiterter Temperaturbereich (nur für Windows-CE- und TwinCAT/BSD-Betriebssysteme) |
| CX2900-0038 | 40-GB-CFast-Karte, 3D-Flash, erweiterter Temperaturbereich |
| CX2900-0040 | 80-GB-CFast-Karte, 3D-Flash, erweiterter Temperaturbereich |
| CX2900-0042 | 160-GB-CFast-Karte, 3D-Flash, erweiterter Temperaturbereich |
| CX2900-0044 | 320-GB-CFast-Karte, 3D-Flash, erweiterter Temperaturbereich |
| C9900-K530,-K552,-K553,-K554 | USB-Leitung, geschirmt, PVC, 1 x 2 x 28AWG + 2C 20AWG, feste Verlegung, schwarz, USB A, Stecker, gerade, Stift, 4‑polig – USB B, Stecker, gerade, Stift, 4‑polig |
| C9900-K569,-K570,K577 | USB-Leitung, geschirmt, PVC, 2 x 2 x AWG28 + 1 x 2 AWG28 + 1 x 2 x AWG24, feste Verlegung, schwarz, USB A, Stecker, gerade, Stift, 9-polig – USB B, Stecker, gerade, Stift, 9-polig |
| ZK1090-9191-0xxx | RJ45, Stecker, gerade, Stift, 8-polig – RJ45, Stecker, gerade, Stift, 8-polig |
| ZK1093-9191-0xxx | RJ45, Stecker, gerade, Stift, 8-polig – RJ45, Stecker, gerade, Stift, 8-polig |
| C9900-K527,-K549,-K550,-K568 | Display-Leitung, geschirmt, PVC, feste Verlegung, schwarz, DVI-D, Stecker, gerade, Stift, 18 + 1-polig – DVI-D, Stecker, gerade, Stift, 18 + 1-polig |
| C9900-K528,-K529,-K534...K537,-K688 | Display-Leitung, geschirmt, PVC, 14 x AWG24, feste Verlegung, schwarz, DVI-D, Stecker, gerade, Stift, 18 + 1-polig – DVI-D, Stecker, gerade, Stift, 18 + 1-polig |
| C9900-K780...K783, -K820 | Display-Leitung, geschirmt, PVC, feste Verlegung, schwarz, DVI-D, Stecker, gerade, Stift, 24 + 1-polig – DisplayPort, Stecker, gerade, Stift, 20-polig |
| C9900-K543,-K544,-K507,-K555,-K651 | Display-Leitung, geschirmt, PVC, feste Verlegung, schwarz, DVI-D, Stecker, gerade, Stift, 24 + 1-polig – M16, Stecker, gerade, Buchse, 19-polig |
| BZ1xxx | 100 Kontaktschilder, diverse Farben, bedruckt |
| BZ2xxx | 100 Kontaktschilder, diverse Farben, unbedruckt |
