ER2028-1032 | EtherCAT Box, 8-Kanal-Digital-Ausgang, 24 V DC, 2,8 A, M12, Zinkdruckguss
Signalanschluss
2 | Rx+
3 | Tx-
4 | Rx-
Housing | Shield
2 | (Output A)
3 | Output GND
4 | Output A
5 | FE
2 | GNDS
3 | FE
4 | +24 V DC US
5 | +24 V DC UP
ER2028-1032 | EtherCAT Box, 8-Kanal-Digital-Ausgang, 24 V DC, 2,8 A, M12, Zinkdruckguss
Die EtherCAT Box ER2028-1032 mit digitalen Ausgängen schaltet binäre Steuersignale der Steuerung zur Prozessebene an die Aktoren weiter. Die acht Ausgänge verarbeiten Lastströme bis jeweils 2,8 A, wobei der Gesamtstrom auf 16 A begrenzt ist.
Der Signalzustand wird über Leuchtdioden angezeigt. Der Signalanschluss erfolgt über schraubbare M12-Steckverbinder. Alle Ausgänge sind kurzschlussfest und verpolungsgeschützt. Der EtherCAT-Anschluss erfolgt über D-kodierte M12-Steckverbinder.
Die EtherCAT-Box-Module im Zinkdruckguss-Gehäuse können in extrem schwieriger Industrie- und Prozessumgebung eingesetzt werden. Durch den Vollverguss und die Metalloberfläche ist die ER-Serie ideal bei erhöhten Erfordernissen an Belastbarkeit und Beständigkeit beispielsweise gegen Schweißspritzer.
Produktstatus:
Serienlieferung
Produktinformationen
| Technische Daten | ER2028-1032 |
|---|---|
| Protokoll | EtherCAT |
| Businterface | 2 x M12-Buchse, 4-polig (D-kodiert) |
| Anzahl Ausgänge | 8 |
| Anschluss Ausgänge | M12, schraubbar |
| Lastart | ohmsch, induktiv, Lampenlast |
| Nennspannung Ausgänge | 24 V DC (-15 %/+20 %) |
| Ausgangsstrom max. | 2,8 A je Kanal, einzeln kurzschlussfest, ∑ 16 A |
| Schaltzeiten | TON: 200 µs typ., TOFF: 200 µs typ. |
| Kurzschlussstrom | 15 A typ. |
| Distributed Clocks | – |
| Stromaufnahme aus US | 130 mA typ. |
| Stromaufn. Lastspannung | 20 mA typ. + Last |
| Anschluss Spannungsversorg. | Einspeisung: 1 x 7/8"-Stecker, 5-polig; Weiterleitung: 1 x 7/8"-Buchse, 5-polig |
| Potenzialtrennung | 500 V |
| Besondere Eigenschaften | 1 Ausgang je M12-Stecker, ∑ 16 A |
| Gewicht | ca. 950 g |
| Betriebs-/Lagertemperatur | -25…+60 °C/-40…+85 °C |
| Schwingungs-/Schockfestigkeit | gemäß EN 60068-2-6/EN 60068-2-27 |
| EMV-Festigkeit/-Aussendung | gemäß EN 61000-6-2/EN 61000-6-4 |
| Schutzart/Einbaulage | IP65/66/67 (gemäß EN 60529)/beliebig |
| Zulassungen/Kennzeichnungen | CE, UL in Vorbereitung |
| Gehäusedaten | 7/8"-Versorgung |
|---|---|

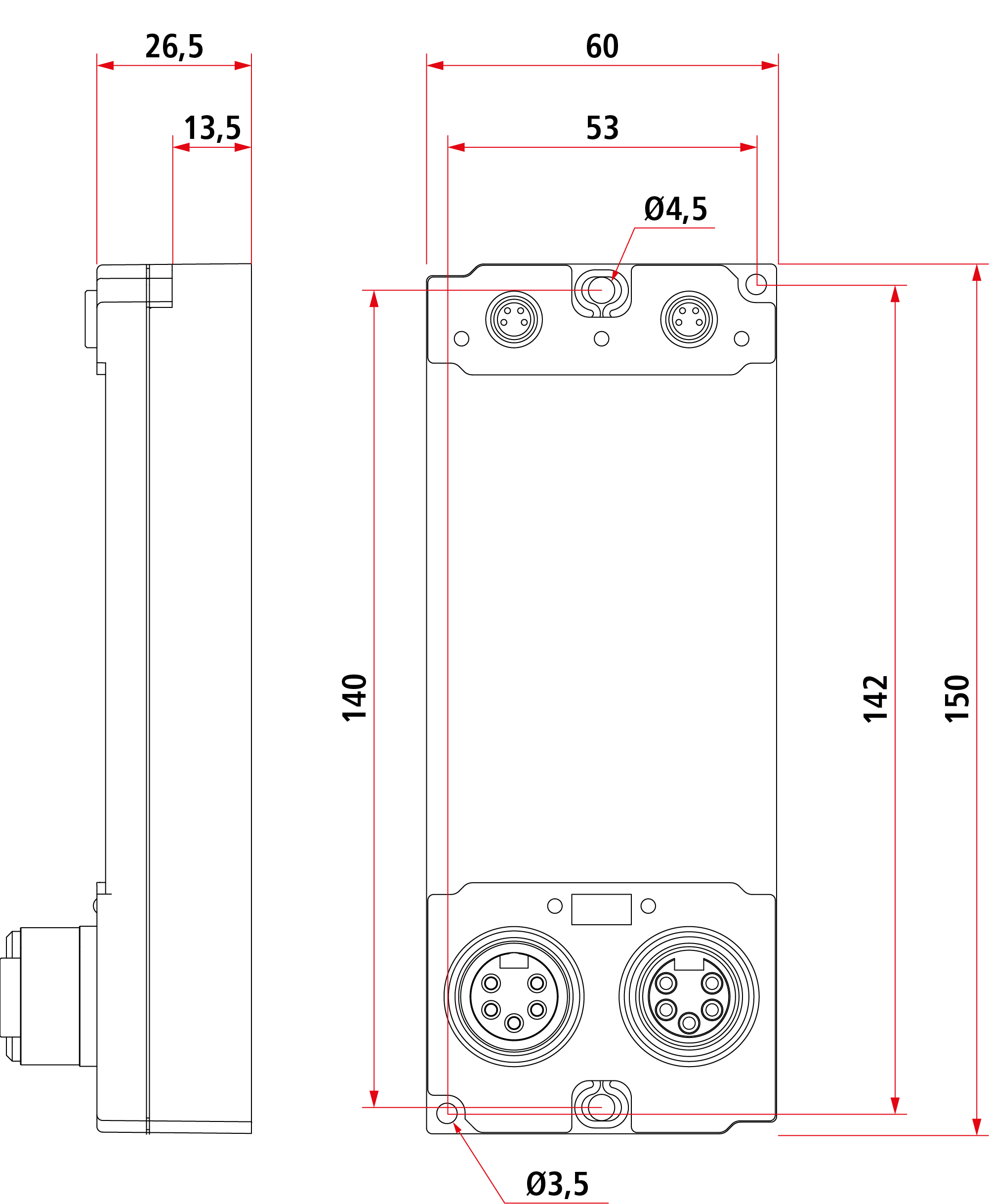

| Abmessungen (B x H x T) | 60 mm x 150 mm x 26,5 mm |
| Material | Zinkdruckguss |
| Montage | 2 x Befestigungslöcher Ø3,5 mm für M3; 2 x Befestigungslöcher Ø4,5 mm für M4 |
