Komplettlösung zur Kommunikation mit der Ladeinfrastruktur und zu Elektrofahrzeugen

Mit der neuen Function TwinCAT 3 IoT OCPP (TF6771) wurde OCPP als C++-Treiber mit zugehöriger SPS-Bibliothek als Wrapper umgesetzt. Implementiert sind aufgrund der hohen Marktrelevanz zunächst die OCPP-Versionen 1.6 und 2.0.1. Im Fokus stehen dabei folgende zwei Anwendungsfälle:

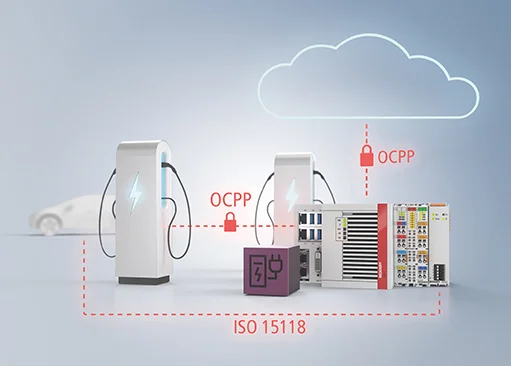

• TwinCAT wird als Steuerung für eine Ladestation in Verbindung mit der neuen EtherCAT-Klemme EL6761 eingesetzt und anschließend als OCPP-Client mit dem zentralen Managementsystem verbunden.
• Bei der Anbindung anderer Ladestationen über das OCPP-Protokoll stellt TwinCAT einen Teil des zentralen Managementsystems dar, um z. B. das lokale Lastmanagement eines Ladesäulenparks zu ermöglichen. Parallel kann TwinCAT an ein weiteres Managementsystem angebunden sein, u. a. um Authentifizierung oder Abrechnungsmechanismen umzusetzen.

Zweifache Möglichkeiten bietet auch das 1-Kanal-Kommunikations-Interface EL6761: Mit der EtherCAT-Klemme lässt sich die Kommunikation für die Lade-Infrastruktur direkt zum Elektrofahrzeug sowie auch von diesem zum übergeordneten Lade-Managementsystem realisieren. Unterstützt werden hierbei zwei unabhängige Kommunikationsstandards – die PWM-Kommunikation nach IEC 61851 und die Powerline Communication gemäß ISO 15118. Letztere stellt einen flexiblen Kommunikationskanal dar, um alle notwendigen Daten zwischen Fahrzeug und Ladesäule zu übertragen.
