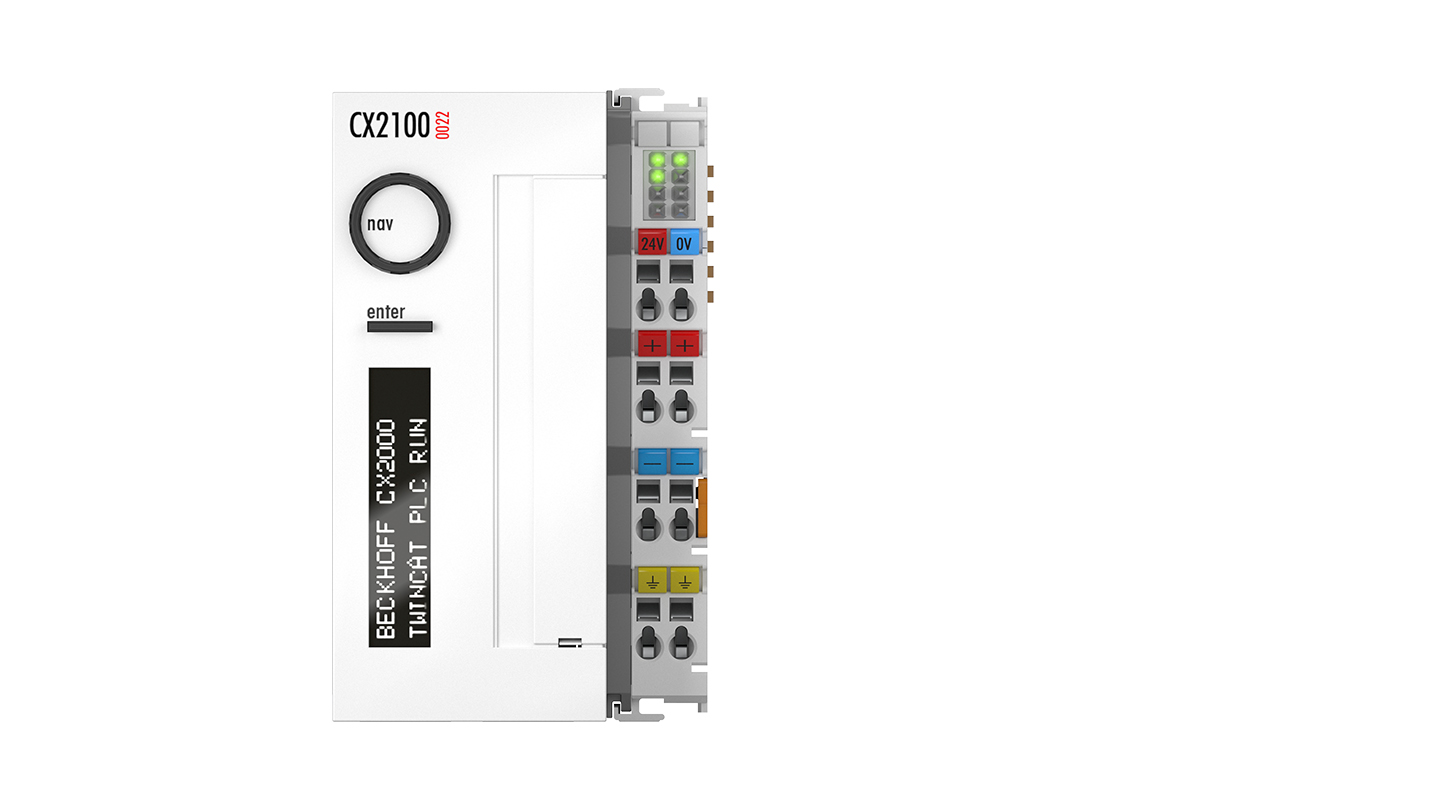

CX2100-0022 | 100-W-Netzteil für CX20xx, galvanisch getrennt und UPS-OCT-fähig
CX2100-0022 | 100-W-Netzteil für CX20xx, galvanisch getrennt und UPS-OCT-fähig
Das galvanisch getrennte Netzteil CX2100-0022 erweitert das bestehende Netzteil-Portfolio für Embedded-PCs um eine lüfterlose, UPS-OCT-fähige Variante und bietet eine maximale Leistungsabgabe von 100 W. Es dient zur Stromversorgung der Komponenten eines CX20xx-Systems (CPU-Module, System- und Erweiterungsmodule) und ist für alle bestehenden CPU-Grundmodule der CX20xx-Serie geeignet, sofern die maximale Leistungsabgabe nicht überschritten wird. Das Netzteil CX2100-0022 ist passiv gekühlt und somit lüfterlos und wartungsfrei. Ein FSTN-LCD-Display mit 2 x 16 Zeichen und ein Auswahlschalter sowie eine Enter-Taste erlauben die Abfrage interner Statuswerte sowie selbsterstellte Anzeigeparameter oder Menüs mit und ohne Eingabemöglichkeit. Die Ansteuerung des integrierten Displays erfolgt über TwinCAT.
Rechtsseitig können an das Netzteil wahlweise EtherCAT- oder Busklemmen angeschlossen werden, das jeweilige Bussystem wird von der CPU automatisch detektiert und betrieben. Die Stromversorgung der E-Bus- oder K-Bus-Elektronik der I/O-Klemmen erfolgt über ein integriertes, aber intern separat ausgeführtes, Netzteil mit einer Stromversorgung von 2 A bei 5 V DC.
Produktstatus:
Produktankündigung | voraussichtliche Markteinführung im 1. Quartal 2026
Produktinformationen
| Technische Daten | CX2100-0022 |
|---|---|
| Spannungsversorgung | 24 V DC (-15 %/+20 %), galvanische Trennung |
| UPS-OCT-fähig | ja |
| Max. Leistungsabgabe | 100 W (temperaturabhängig) |
| I/O-Anschluss | E-Bus oder K-Bus, automatische Erkennung |
| Stromversorgung E-Bus/K-Bus | 2 A |
| USV | Kommunikation zu CU81xx über UPS-OCT via 24-V-DC-Leitung |
| Anschlussart | Federkrafttechnik (Adapterklemme) |
| Display | FSTN-Display 2 Zeilen x 16 Zeichen Text, beleuchtet |
| Diagnose-LED | 1 x PWR, 1 x I/O Run, 1 x I/O Err |
| Max. Verlustleistung | 10 W |
| Max. Leistungsaufnahme E-Bus/K-Bus | 10 W (5 V/max. 2 A) |
| Abmessungen (B x H x T) | 60 mm x 100 mm x 91 mm |
| Gewicht | ca. 660 g |
| Lagertemperatur | -25…+85 °C |
| Betriebstemperatur | -25…+60 °C |
| Relative Feuchte | 95 % ohne Betauung |
| Schwingungs-/Schockfestigkeit | gemäß EN 60068-2-6/EN 60068-2-27 |
| EMV-Festigkeit/-Aussendung | gemäß EN 61000-6-2/EN 61000-6-4 |
| Schutzart | IP20 |
| Zulassungen/Kennzeichnungen | CE, UL |
