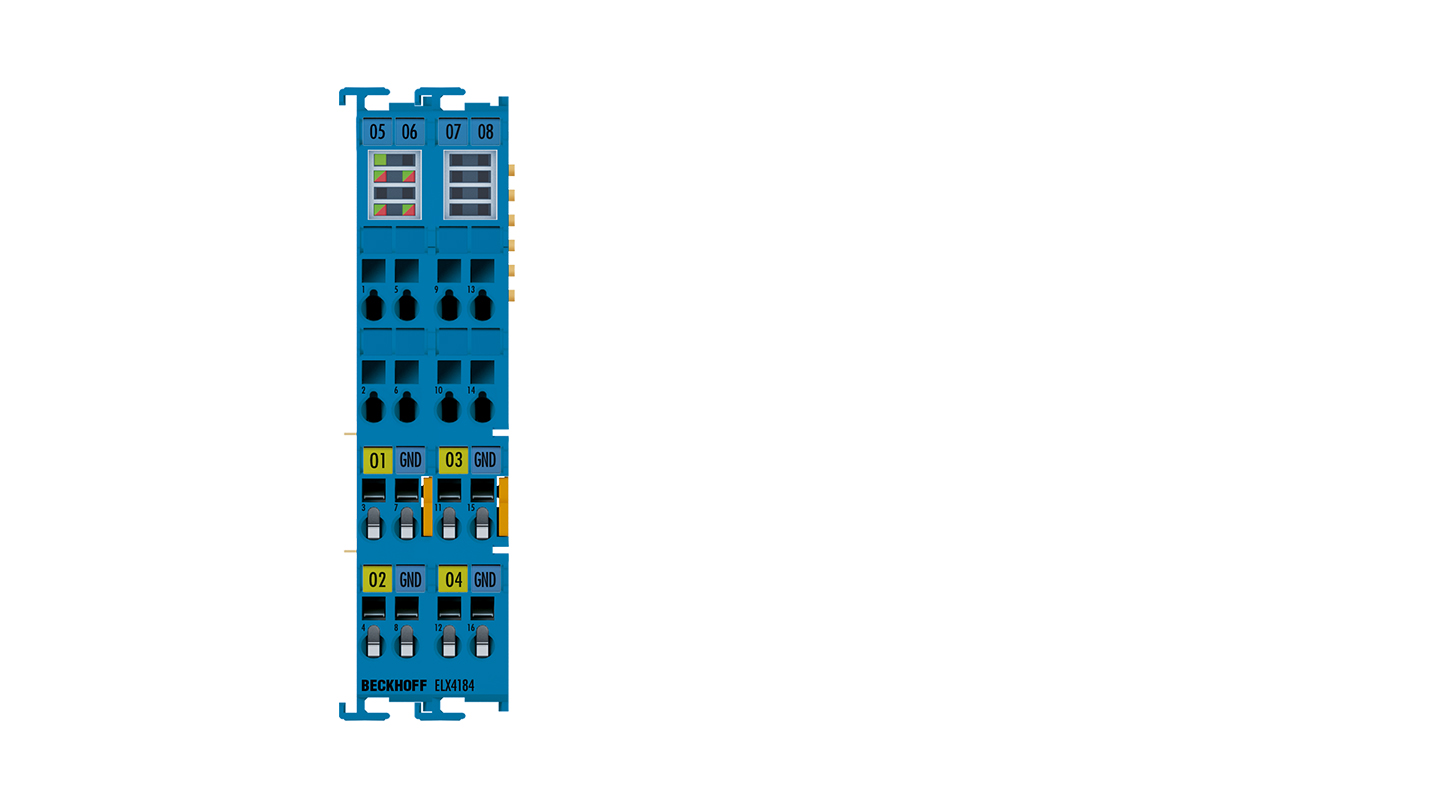

ELX4184 | EtherCAT-Klemme, 4-Kanal-Analog-Ausgang, Strom, 4…20 mA, 16 Bit, single-ended, HART, Ex i
+24 V Ex
0 V Ex
ELX4184 | EtherCAT-Klemme, 4-Kanal-Analog-Ausgang, Strom, 4…20 mA, 16 Bit, single-ended, HART, Ex i
Die analoge EtherCAT-Ausgangsklemme ELX4184 erlaubt den direkten Anschluss eigensicherer HART-fähiger Feldgeräte aus explosionsgefährdeten Bereichen der Zonen 0/20 und 1/21. Mit der ELX4184 können zum Beispiel eigensichere Regler für Stellventile angesteuert werden. Die Status- und Error-LEDs informieren über den Zustand der HART-Kommunikation und signalisieren etwaige Kommunikationsfehler.
Das HART (Highway-Adressable-Remote-Transducer)-Protokoll ermöglicht eine Zweiwegekommunikation durch digitalen Datentransfer über die analoge 4…20-mA-Verdrahtung. Auf diese Weise können neben dem analogen Stromsignal noch weitere Daten über das überlagerte digitale Signal mit dem Feldgerät ausgetauscht werden.
Die HART-Kommunikation kann darüber hinaus für das FDT/DTM-Konzept genutzt werden. Der TwinCAT-FDT-Container erlaubt die Einbindung von Feldgeräte-DTMs direkt in das TwinCAT-Engineering. Hierdurch stehen Feldgerätekonfiguration und -diagnose bereits in der Entwicklungsumgebung zur Verfügung. Da das FDT-Konzept nur 32 Bit unterstützt, kann es in der 64 Bit TwinCAT XAE Shell nicht verwendet werden.
Produktstatus:
Produktankündigung | voraussichtliche Markteinführung im 2. Quartal 2026
Produktinformationen
| Technische Daten | ELX4184 |
|---|---|
| Technik | Stromausgang |
| Signalstrom | 4…20 mA |
| Anzahl Ausgänge | 4 (single-ended) |
| Anschlusstechnik | 2-Leiter |
| Bürde | < 400 Ω |
| Auflösung | 16 Bit (inkl. Vorzeichen) |
| Wandlungszeit | typ. 1 ms |
| Versorgungsspg. Elektronik | 24 V DC (über Powerkontakte), Einspeisung durch ELX9560 |
| Stromaufnahme Powerkontakte | typ. 20 mA + Last |
| Stromaufnahme E-Bus | typ. 70 mA |
| Distributed Clocks | – |
| Besondere Eigenschaften | Watchdog parametrierbar, Anwenderabgleich aktivierbar |
| Gewicht | ca. 90 g |
| Betriebstemperatur | -25…+60 °C |
| Lagertemperatur | -40…+85 °C |
| Relative Feuchte | 95 % ohne Betauung |
| Schwingungs-/Schockfestigkeit | gemäß EN 60068-2-6/EN 60068-2-27 |
| EMV-Festigkeit/-Aussendung | gemäß EN 61000-6-2/EN 61000-6-4 |
| Schutzart/Einbaulage | IP20/siehe Dokumentation |
| Zulassungen/Kennzeichnungen | CE, ATEX, IECEx (in Vorbereitung) |
| Gehäusedaten | ELX-24-2x8pin |
|---|---|
| Bauform | kompaktes Klemmengehäuse mit Signal-LEDs |
| Material | Polycarbonat, blau |
| Abmessungen (B x H x T) | 24 mm x 100 mm x 68 mm |
| Montage | auf 35-mm-Tragschiene, entsprechend EN 60715 mit Verriegelung |
| Anreihbar durch | doppelte Nut-Feder-Verbindung |
| Beschriftung | Beschriftung der Serie BZxxxx |
| Verdrahtung | eindrähtige Leiter (e), feindrähtige Leiter (f) und Aderendhülse (a): Federbetätigung per Schraubendreher |
| Anschlussquerschnitt | e*: 0,08…2,5 mm², f*: 0,08…2,5 mm², a*: 0,14…1,5 mm² |
| Anschlussquerschnitt AWG | e*: AWG28…14, f*: AWG28…14, a*: AWG26…16 |
| Abisolierlänge | 8…9 mm |
| Powerkontakte | 2 Messer-/Federkontakte |
*e: eindrähtig, Draht massiv; f: feindrähtig, Litze; a: mit Aderendhülse
